智能接待機器人機構設計模型分析:機器人運動過程中各關節所受的力和力矩

智能接待仿人機器人是一個復雜的多連桿機構，具有豐富的動力學特性。為規劃智能接待仿人機器人的機構設計需求，計算機器人運動過程中各關節所受的力和力矩、分析動力學穩定性和控制規律，需要建立其動力學模型，給出便于進行運動規劃和實施控制的數學描述[3]。 用傳統的運動學和動力學建模方式，對于多自由度機器人的運動，其數學描述是強非線性和高階系統，而高階非線性微分方程的列寫極為困難，求不出顯式表達式和解析解，不 能用于步態設計。目前，國際上研究雙足步行機器人的運動時，常采用七桿機構動力學 模型，將整個腿部分為大腿、小腿和足部，上身視為一個質量塊，從而得出七桿步行機器人動力學模型。事實證明這種近似可以比較現實地反映機器人的動力學特性，設計出較好的行走步態。

智能接待仿人機器人除了具有腿部的行走功能外，還具有上身的功能，自由度也比雙足機器 人成倍的增加。從仿生角度看，人的手臂在運動中起著協調運動的作用，智能接待仿人機器人的手 臂是d立運動的，在行走運動過程中起著重要的調整作用。從運動鏈角度看，智能接待仿人機器人由于有手臂運動，故它是由三條鏈組成的復合運動鏈，運動學、動力學、運動規劃上更為復 雜，不能直接用雙足機器人的動力學模型來描述[94]。本節將在雙足機器人模型的基礎上， 結合智能接待仿人機器人的運動特點，建立一個合適的運動模型，導出步行運動的數學描述。 本節設計的是一個19 DOF 的智能接待仿人機器人，暫不考慮其頭部 和手指的自由度。

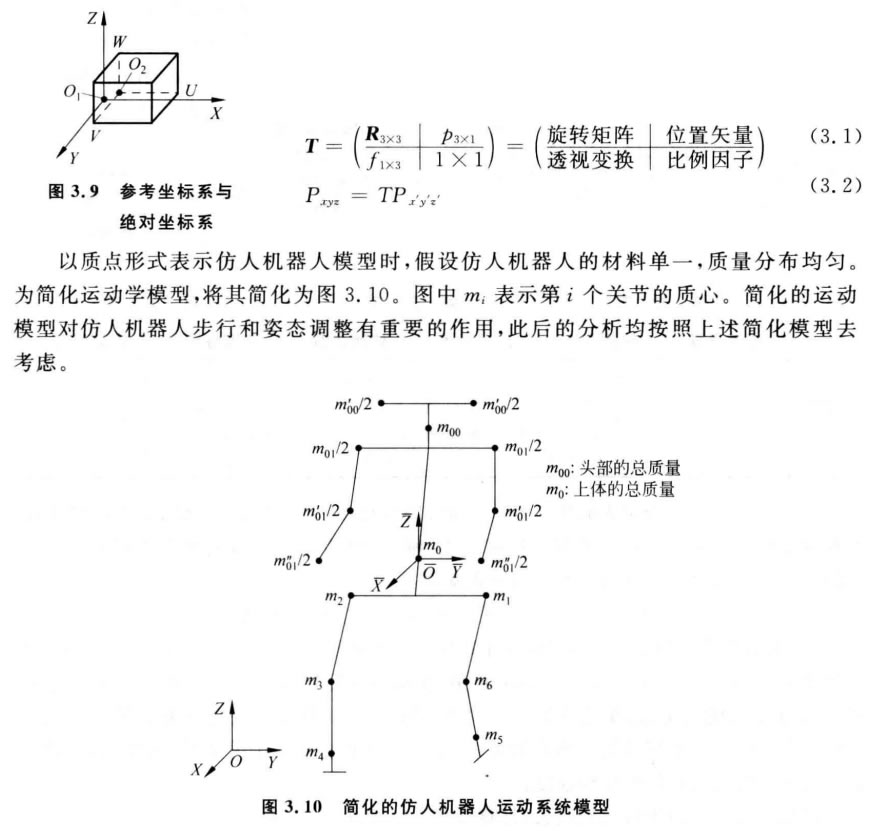

為了便于步態分析和設計，建模時將軀干近似 為一個桿，不考慮肘關節運動，兩個手臂各視為一個桿，只考慮兩 臂運動產生的水平面上旋轉力矩，在此基礎上建立智能接待仿人機器人的 簡化運動模型[95]。先，在智能接待仿人機器人的腰部固連一個參考坐標 系O₂, 再在智能接待仿人機器人步行起點的重心投影處建立一個相對于地 面靜止的絕對坐標系O₁, 圖3.9為參考坐標系與絕對坐標系的關系示意圖。兩個坐標系的轉換可以用下式描述：
